农药生产用闪蒸干燥机 工作原理：
经换热器加热后的洁净空气被鼓入进风口，以适宜的速度旋入干燥室底部的环隙，然后按切线方向进入干燥室，并呈螺旋状上升：同时，物料则由可无级调速的加料器定量加入塔内。在干燥塔内，物料与热空气进行充分、高效的质热变换，被干燥的粉状物料随同热风一起输送至分离器，其中成品收集包装，而尾气则进一步经除尘装置处理后排空。
在干燥塔底部装有蜗壳式空气分配器和搅拌器，搅拌器的转速通过调节外部电机的转速进行无级调速。搅拌器有两个作用：它可以带动从分配室进入干燥室的热空气产生高速旋转的气流，进而形成稳定的流化床层，避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次，由于搅拌器上的多组刀片高速旋转，对大块物料不断粉碎，使外干内湿的颗粒不断包裹、剥离、搓碎，表面不断更新，增大了换热面积，从而强化了质、热交换,提高了干燥速率。另外，搅拌器上的刀片与干燥塔器壁间隙极小，及时清理掉粘结在壁上的物料，以防止物料长期停留而变性。为确保物料不变性分解，塔壁内设有冷却夹套，对于热敏性物科可*保证质量。蜗壳式的空气分布器，使切向进入的热空气均匀的通过底部环隙呈螺旋形上升，合理的环隙风速保证了物料良好的流化干燥.
在干燥塔中部，无级调速的定量加料器不断把物料加入。同时，物料被底部的搅拌器粉碎后又被高速旋转的热风吹起，在干燥室形成了一种相对稳定的流化层。物料与热空气之间进行着迅速而充分的热量和水份交换，大部分的水份蒸发在这一过程中完成。含水率高，比表面小的物料粒子由于其重力大于浮力，在干燥室中沉降，在下沉过程中不断干燥，运动到底部时经刀片的破碎和高速气流的冲击，得到进一步粉碎和干燥，此时其重力小于浮力，粒子开始上升运动。在干燥室上部，设有环状的挡板，即分级器。物料随旋转气流夹带上升，由于受离心力作用，大块的，未达到水份要求的(即比重较大)物料受离心力作用，其旋转半径增大，当其旋转半径大于分级器的半径时，被挡在干燥室内进一步干燥粉碎，直至满足要求方才溢出。较细的粉碎体在干燥室中部干燥后随气流夹带上升，由于其粒径较小且达到水份要求(即比重较小)，离心力相对较小，其旋转半径小于分级器半径，然后就随气流排出，送至收集装置。

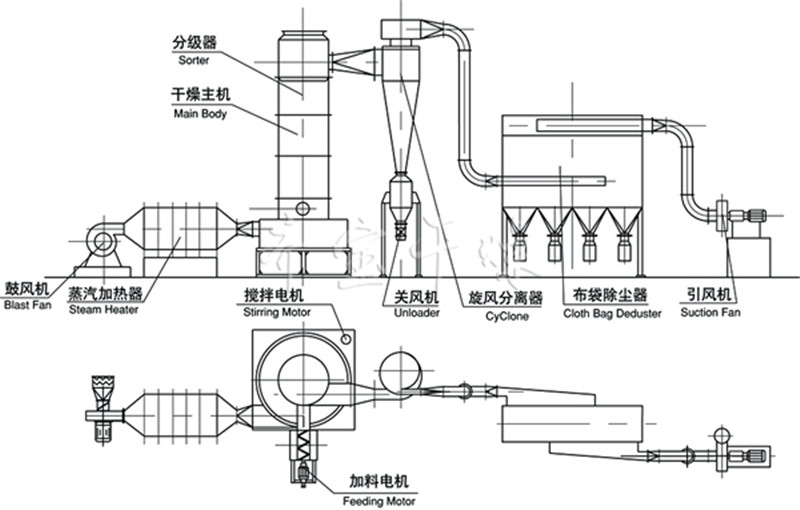

结构示意图:
农药生产用闪蒸干燥机 设备特点:
闪蒸干燥机具有科技含量高，标准化高，环保、安全，低耗，维修简单等优点，在设计结构上：
1、干燥器底部设置倒锥形体结构，使干燥气体流通截面自下而上逐渐扩大，底部气流相对较大，上部气流相对较小，从而保证下部的大颗粒处于流化状态的同时，上部的小颗粒也处于流化状态，并使热风沿椎体部旋转，提高底部风速，缩小了搅拌轴悬臂部分的长度，增加了运转的安全可靠性；可使轴承放在机外，有效防止轴承在高温区工作，从而延长了轴承的使用寿命。
2、搅拌齿上设置刮板，物料在被搅拌齿粉碎的同时，又被抛向机壁，黏结在壁面上，如不及时刮下，严重时会使设备振动，甚至导致搅拌器闷住不转。搅拌齿上设置刮板，可以及时剥落黏在机壁上的物料，避免黏壁。
3、搅拌轴的转数由无级调速电机控制。根据产品粒度要求选择不同的转速，搅拌轴转速越快，所的产品的粒度就越小。
4、干燥器上部设置分级器，通过改变分级器的孔直径和分级段的高度，进而改变空气流速，控制离开干燥器的粒子尺寸和数量、最终含水量及物料在干燥段内的停留时间。
5、加料机的螺旋输送机转数由无机调速电机控制。根据物料性质和干燥工艺参数控制加料速度。
6、设备结构紧凑，占地面积小，集干燥、粉碎、分级为一体，是旋流技术、流化技术、喷动技术及对流技术的有机结合，干燥后不需要再粉碎、筛分，简化了生产工艺，节省了动力和设备费用。
7、该设备干燥强度高，能有效控制终水分和细度，成品收集率高，采用高效低阻旋风分离器，辅以脉冲布袋除尘器。
